Дюбель TDZ10P 220 мм для теплоизоляции

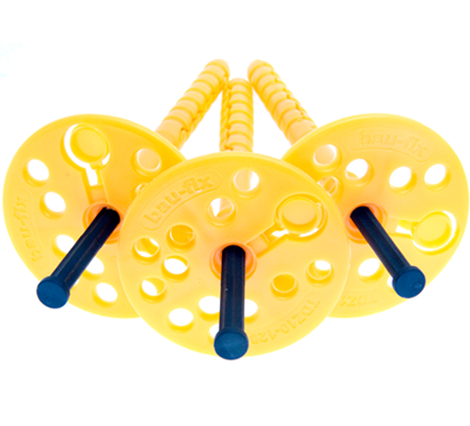

Дюбель TDZ 10 P с пластиковым гвоздем (анкер для крепления теплоизоляции) представляет собой крепежное изделие, состоящее из двух частей: дюбель: ударостойкий сополимер полипропилена РР, стержень: стеклонаполненный полиамид РА 6.0 (нейлон).
У основания имеется широкая шляпка круглой формы диаметром 60мм, предназначенной для фиксации и прижима утеплителя и термоизоляционных материалов к поверхности стены. Дюбель по всей длине имеет специализированное отверстие, в которое вставляется пластиковый гвоздь, в результате чего происходит крепление всей конструкции в полости стены.
Дюбель TDZ 10 P Bau-Fix с пластиковым стержнем производятся из высококачественного сырья Sabic . (Входящего в топ 3 мировых лидеров по производству сырья)
Дюбель тарельчатый с пластиковым гвоздем марки TDZ 10 P от компании Бау-Фикс предназначен для крепления легких теплоизоляционных изделий к внутренним и наружным поверхностям зданий различного назначения, в том числе в системах вентилируемых фасадов, штукатурных фасадов и колодезной кладке, в такие основания, как тяжелый и легкий бетон, полнотелый керамический и силикатный кирпич, керамзитобетонный блок. За счет широкой шляпки дюбель часто называют «парашют» или тарельчатый дюбель.
Широко востребованный пластиковый дюбель с пластиковым гвоздем пригоден для эксплуатации в условиях любого климата. Главная характеристика принципиальная невозможность коррозии и появления пятен ржавчины на фасаде. Выпускаются разновидности по длине, рассчитанные на разные толщины утеплителя.
Монтировать дюбель с пластиковым гвоздем также нужно по установленному утеплителю. Сквозь него сверлится отверстие, в отверстие вставляется дюбель, круглая шляпка которого прижимает утеплитель без излишних усилий. В отверстие дюбеля забивается пластиковый гвоздь, который распирает крепежную часть и обеспечивает удержание дюбеля в стене.
Покупая продукцию Бау-Фикс вы получаете Высокое качество по Оптимальной цене.

Забивной тарельчатый фасадный дюбель диаметром 10 мм, выполненный из ударостойкого блок-сополимера полипропилена (PP) с распорным элементом из стеклонаполненного полиамида РА 6.0 (нейлон)

Область применения
Дюбель TDZ 10 P Бау-Фикс предназначен для закрепления теплоизоляционных материалов и изделий толщиной до 195 мм к ограждающим конструкциям зданий и сооружений различного назначения, в том числе при устройстве систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТК) и в конструкциях навесных фасадных систем с воздушным зазором (НФС). Возможно использование при закреплении различных материалов, как на вертикальных, так и на горизонтальных поверхностях в соответствии с требованиями по пожарной безопасности и несущей способности. Дюбели могут применяться при строительстве, реконструкции и ремонте зданий и сооружений любых уровней ответственности, в том числе жилых.

Рекомендации по применению
Дюбель для теплоизоляции с распорным элементом из стеклонаполненного полиамида РА 6.0 (нейлон), предназначен для закрепления всех видов теплоизоляции (каменная вата, ламели, пенополистирол, пробковые плиты, плиты из легких материалов и т.д.).
Минимальная глубина анкеровки в полнотелых строительных материалах (бетон, природный камень и т.д.) – не менее 25 мм
Стандартная глубина анкеровки – не менее 50 мм
Диаметр используемого сверла – 10 мм
Метод установки – забивной
Позволяет производить монтаж теплоизоляции к основаниям из бетона, полнотелого ячеистого бетона, полнотелого и пустотелого кирпича (A,B,C,D,E).

Материалы основания
Бетон тяжелый, легкий (A)
Полнотелый кирпич керамический, силикатный (B)
Пустотелый кирпич керамический, силикатный (C)
Керамзитобетонные блоки (D)
Ячеистый бетон, мелкозернистый поризованный и изделия из него (Е)

Температура применения
Хранение: температура воздуха от +5оС до +30оС
Монтаж: температура дюбеля не ниже +5оС
температура воздуха не ниже 0оС
Эксплуатация: наружного воздуха от -50 оС до +80оС
несущего основания от -50 оС до +80оС

Температурный диапазон эксплуатации тарельчатых дюбелей Бау-Фикс должен соответствовать температурному диапазону эксплуатации ограждающих конструкций зданий и сооружений.

Расчетные параметры
При проектировании выполняется расчет несущей способности крепежного соединения в соответствии с методиками, утвержденными в установленном порядке. Штукатурные слои и выравнивающие покрытия не являются несущими и не учитываются при определении глубины анкеровки.

Количество дюбелей на 1м2
Для систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТК):
Высота здания до 16 метров -- 5-6
Высота здания свыше 16 до 40 метров -- 6-10
Высота здания свыше 40 метров -- 8-12
Для конструкций навесных фасадных систем с воздушным зазором (НФС):
Не менее 5-ти дюбелей на одну плиту теплоизоляции.

Упаковка и маркировка
Дюбели TDZ 10 P упаковываются в коробки по 500 и 250 шт. На тарельчатом элементе дюбеля наносится маркировка производителя bau-fix, тип и длина дюбеля.

Дюбель TDZ 10 P с пластиковым гвоздем (анкер для крепления теплоизоляции) представляет собой крепежное изделие, состоящее из двух частей: дюбель: ударостойкий сополимер полипропилена РР, стержень: стеклонаполненный полиамид РА 6.0 (нейлон).
У основания имеется широкая шляпка круглой формы диаметром 60мм, предназначенной для фиксации и прижима утеплителя и термоизоляционных материалов к поверхности стены. Дюбель по всей длине имеет специализированное отверстие, в которое вставляется пластиковый гвоздь, в результате чего происходит крепление всей конструкции в полости стены.
Дюбель TDZ 10 P Bau-Fix с пластиковым стержнем производятся из высококачественного сырья Sabic . (Входящего в топ 3 мировых лидеров по производству сырья)
Дюбель тарельчатый с пластиковым гвоздем марки TDZ 10 P от компании Бау-Фикс предназначен для крепления легких теплоизоляционных изделий к внутренним и наружным поверхностям зданий различного назначения, в том числе в системах вентилируемых фасадов, штукатурных фасадов и колодезной кладке, в такие основания, как тяжелый и легкий бетон, полнотелый керамический и силикатный кирпич, керамзитобетонный блок. За счет широкой шляпки дюбель часто называют «парашют» или тарельчатый дюбель.
Широко востребованный пластиковый дюбель с пластиковым гвоздем пригоден для эксплуатации в условиях любого климата. Главная характеристика принципиальная невозможность коррозии и появления пятен ржавчины на фасаде. Выпускаются разновидности по длине, рассчитанные на разные толщины утеплителя.
Монтировать дюбель с пластиковым гвоздем также нужно по установленному утеплителю. Сквозь него сверлится отверстие, в отверстие вставляется дюбель, круглая шляпка которого прижимает утеплитель без излишних усилий. В отверстие дюбеля забивается пластиковый гвоздь, который распирает крепежную часть и обеспечивает удержание дюбеля в стене.
Покупая продукцию Бау-Фикс вы получаете Высокое качество по Оптимальной цене.

Забивной тарельчатый фасадный дюбель диаметром 10 мм, выполненный из ударостойкого блок-сополимера полипропилена (PP) с распорным элементом из стеклонаполненного полиамида РА 6.0 (нейлон)

Область применения
Дюбель TDZ 10 P Бау-Фикс предназначен для закрепления теплоизоляционных материалов и изделий толщиной до 195 мм к ограждающим конструкциям зданий и сооружений различного назначения, в том числе при устройстве систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТК) и в конструкциях навесных фасадных систем с воздушным зазором (НФС). Возможно использование при закреплении различных материалов, как на вертикальных, так и на горизонтальных поверхностях в соответствии с требованиями по пожарной безопасности и несущей способности. Дюбели могут применяться при строительстве, реконструкции и ремонте зданий и сооружений любых уровней ответственности, в том числе жилых.

Рекомендации по применению
Дюбель для теплоизоляции с распорным элементом из стеклонаполненного полиамида РА 6.0 (нейлон), предназначен для закрепления всех видов теплоизоляции (каменная вата, ламели, пенополистирол, пробковые плиты, плиты из легких материалов и т.д.).
Минимальная глубина анкеровки в полнотелых строительных материалах (бетон, природный камень и т.д.) – не менее 25 мм
Стандартная глубина анкеровки – не менее 50 мм
Диаметр используемого сверла – 10 мм
Метод установки – забивной
Позволяет производить монтаж теплоизоляции к основаниям из бетона, полнотелого ячеистого бетона, полнотелого и пустотелого кирпича (A,B,C,D,E).

Материалы основания
Бетон тяжелый, легкий (A)
Полнотелый кирпич керамический, силикатный (B)
Пустотелый кирпич керамический, силикатный (C)
Керамзитобетонные блоки (D)
Ячеистый бетон, мелкозернистый поризованный и изделия из него (Е)

Температура применения
Хранение: температура воздуха от +5оС до +30оС
Монтаж: температура дюбеля не ниже +5оС
температура воздуха не ниже 0оС
Эксплуатация: наружного воздуха от -50 оС до +80оС
несущего основания от -50 оС до +80оС

Температурный диапазон эксплуатации тарельчатых дюбелей Бау-Фикс должен соответствовать температурному диапазону эксплуатации ограждающих конструкций зданий и сооружений.

Расчетные параметры
При проектировании выполняется расчет несущей способности крепежного соединения в соответствии с методиками, утвержденными в установленном порядке. Штукатурные слои и выравнивающие покрытия не являются несущими и не учитываются при определении глубины анкеровки.

Количество дюбелей на 1м2
Для систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТК):
Высота здания до 16 метров -- 5-6
Высота здания свыше 16 до 40 метров -- 6-10
Высота здания свыше 40 метров -- 8-12

Для конструкций навесных фасадных систем с воздушным зазором (НФС):
Не менее 5-ти дюбелей на одну плиту теплоизоляции.

Рекомендации по установке
Сверление отверстий:
Сверление отверстий в несущем основании необходимо производить перпендикулярно его плоскости с помощью перфоратора (с отбойным воздействием специального сверла) в полнотелых основаниях, таких как бетон и бетонные блоки, полнотелый силикатный или керамический кирпич, керамзитобетон и т.п. и без ударного действия в пустотелых материалах и ячеистом бетоне.

Очистка отверстия:
Остатки сверления должны быть тщательно удалены из отверстия

Установочные параметры:
Минимальная толщина несущего основания – глубина анкеровки + 30 мм
Минимальное расстояние между осями дюбелей – 80 мм
Минимальное расстояние до края несущего основания – 80 мм
Минимальное расстояние до заполненного шва – 50 мм
Минимальное расстояние до незаполненного шва – 80 мм

Глубина отверстия:
Глубина отверстия должна превышать глубину анкеровки дюбеля не менее чем на 10 мм.

Места установки:
При выборе места установки тарельчатых дюбелей необходимо учитывать расположение арматуры и других включений, препятствующих сверлению отверстий.

Установка дюбелей:
Установка дюбеля производится в исходное положение легкими ударами при помощи молотка по распорному элементу дюбеля.

Контроль установки:
Дюбель TDZ 10 P установлен правильно, если головка распорного элемента полностью утоплена в посадочное гнездо гильзы дюбеля.
Контрольные испытания:
До начала работ по установке дюбелей на объекте необходимо проведение контрольных испытаний для определения фактических значений выдергивающих усилий, характеризующих прочностные свойства материала основания по методике, утвержденной в установленном порядке.
