Дюбель TDZ10P 100 мм для теплоизоляции (500 шт)

Дюбель TDZ10P 100 мм для теплоизоляции (500 шт)
2.155,00 р.

Ед. изм. упак.

Опт 1860,00 руб.

Крупный опт 1620,00 руб.

Отсутствует
Все способы оплаты Подробнее о доставке
Артикул: 7892

Уважаемые покупатели, минимальная сумма заказа в нашем магазине 3000 руб.

Бесплатная доставка по Москве от 10000 руб.

Все товары сертифицированы

Покупка товара по привлекательной цене

Возможна доставка в регионы

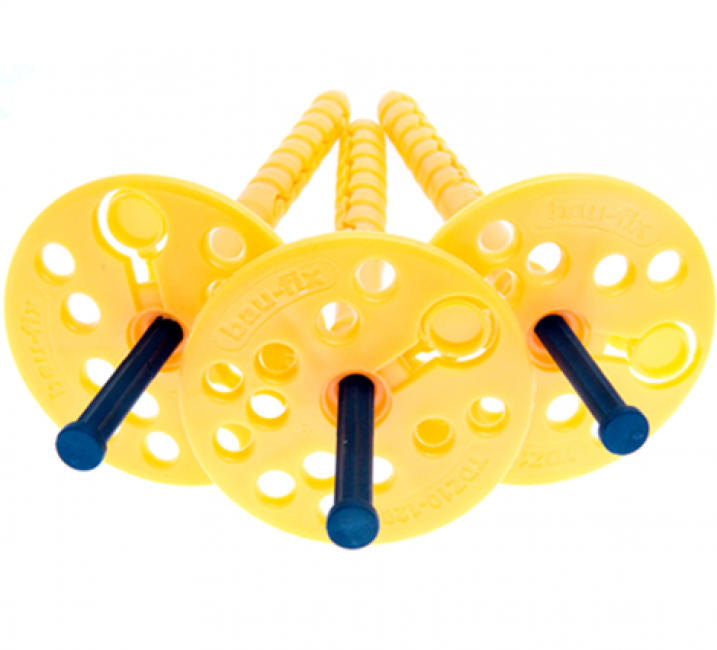

Дюбель TDZ 10 P с пластиковым гвоздем (анкер для крепления теплоизоляции) представляет собой крепежное изделие, состоящее из двух частей: дюбель: ударостойкий сополимер полипропилена РР, стержень: стеклонаполненный полиамид РА 6.0 (нейлон).
У основания имеется широкая шляпка круглой формы диаметром 60мм, предназначенной для фиксации и прижима утеплителя и термоизоляционных материалов к поверхности стены. Дюбель по всей длине имеет специализированное отверстие, в которое вставляется пластиковый гвоздь, в результате чего происходит крепление всей конструкции в полости стены.
Дюбель TDZ 10 P Bau-Fix с пластиковым стержнем производятся из высококачественного сырья Sabic . (Входящего в топ 3 мировых лидеров по производству сырья)
Дюбель тарельчатый с пластиковым гвоздем марки TDZ 10 P от компании Бау-Фикс предназначен для крепления легких теплоизоляционных изделий к внутренним и наружным поверхностям зданий различного назначения, в том числе в системах вентилируемых фасадов, штукатурных фасадов и колодезной кладке, в такие основания, как тяжелый и легкий бетон, полнотелый керамический и силикатный кирпич, керамзитобетонный блок. За счет широкой шляпки дюбель часто называют «парашют» или тарельчатый дюбель.
Широко востребованный пластиковый дюбель с пластиковым гвоздем пригоден для эксплуатации в условиях любого климата. Главная характеристика принципиальная невозможность коррозии и появления пятен ржавчины на фасаде. Выпускаются разновидности по длине, рассчитанные на разные толщины утеплителя.
Монтировать дюбель с пластиковым гвоздем также нужно по установленному утеплителю. Сквозь него сверлится отверстие, в отверстие вставляется дюбель, круглая шляпка которого прижимает утеплитель без излишних усилий. В отверстие дюбеля забивается пластиковый гвоздь, который распирает крепежную часть и обеспечивает удержание дюбеля в стене.
Покупая продукцию Бау-Фикс вы получаете Высокое качество по Оптимальной цене.


Забивной тарельчатый фасадный дюбель диаметром 10 мм, выполненный из ударостойкого блок-сополимера полипропилена (PP) с распорным элементом из стеклонаполненного полиамида РА 6.0 (нейлон)

Область применения
Дюбель TDZ 10 P Бау-Фикс предназначен для закрепления теплоизоляционных материалов и изделий толщиной до 195 мм к ограждающим конструкциям зданий и сооружений различного назначения, в том числе при устройстве систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТК) и в конструкциях навесных фасадных систем с воздушным зазором (НФС). Возможно использование при закреплении различных материалов, как на вертикальных, так и на горизонтальных поверхностях в соответствии с требованиями по пожарной безопасности и несущей способности. Дюбели могут применяться при строительстве, реконструкции и ремонте зданий и сооружений любых уровней ответственности, в том числе жилых.


Рекомендации по применению
Дюбель для теплоизоляции с распорным элементом из стеклонаполненного полиамида РА 6.0 (нейлон), предназначен для закрепления всех видов теплоизоляции (каменная вата, ламели, пенополистирол, пробковые плиты, плиты из легких материалов и т.д.).
Минимальная глубина анкеровки в полнотелых строительных материалах (бетон, природный камень и т.д.) – не менее 25 мм
Стандартная глубина анкеровки – не менее 50 мм
Диаметр используемого сверла – 10 мм
Метод установки – забивной
Позволяет производить монтаж теплоизоляции к основаниям из бетона, полнотелого ячеистого бетона, полнотелого и пустотелого кирпича (A,B,C,D,E).

Материалы основания
Бетон тяжелый, легкий (A)
Полнотелый кирпич керамический, силикатный (B)
Пустотелый кирпич керамический, силикатный (C)
Керамзитобетонные блоки (D)
Ячеистый бетон, мелкозернистый поризованный и изделия из него (Е)

Температура применения
Хранение: температура воздуха от +5оС до +30оС
Монтаж: температура дюбеля не ниже +5оС
температура воздуха не ниже 0оС
Эксплуатация: наружного воздуха от -50 оС до +80оС
несущего основания от -50 оС до +80оС

Температурный диапазон эксплуатации тарельчатых дюбелей Бау-Фикс должен соответствовать температурному диапазону эксплуатации ограждающих конструкций зданий и сооружений.

Расчетные параметры
При проектировании выполняется расчет несущей способности крепежного соединения в соответствии с методиками, утвержденными в установленном порядке. Штукатурные слои и выравнивающие покрытия не являются несущими и не учитываются при определении глубины анкеровки.

Количество дюбелей на 1м2
Для систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТК):
Высота здания до 16 метров -- 5-6
Высота здания свыше 16 до 40 метров -- 6-10
Высота здания свыше 40 метров -- 8-12
Для конструкций навесных фасадных систем с воздушным зазором (НФС):
Не менее 5-ти дюбелей на одну плиту теплоизоляции.

Упаковка и маркировка
Дюбели TDZ 10 P упаковываются в коробки по 500 и 250 шт. На тарельчатом элементе дюбеля наносится маркировка производителя bau-fix, тип и длина дюбеля.

Дюбель TDZ 10 P с пластиковым гвоздем (анкер для крепления теплоизоляции) представляет собой крепежное изделие, состоящее из двух частей: дюбель: ударостойкий сополимер полипропилена РР, стержень: стеклонаполненный полиамид РА 6.0 (нейлон).
У основания имеется широкая шляпка круглой формы диаметром 60мм, предназначенной для фиксации и прижима утеплителя и термоизоляционных материалов к поверхности стены. Дюбель по всей длине имеет специализированное отверстие, в которое вставляется пластиковый гвоздь, в результате чего происходит крепление всей конструкции в полости стены.
Дюбель TDZ 10 P Bau-Fix с пластиковым стержнем производятся из высококачественного сырья Sabic . (Входящего в топ 3 мировых лидеров по производству сырья)
Дюбель тарельчатый с пластиковым гвоздем марки TDZ 10 P от компании Бау-Фикс предназначен для крепления легких теплоизоляционных изделий к внутренним и наружным поверхностям зданий различного назначения, в том числе в системах вентилируемых фасадов, штукатурных фасадов и колодезной кладке, в такие основания, как тяжелый и легкий бетон, полнотелый керамический и силикатный кирпич, керамзитобетонный блок. За счет широкой шляпки дюбель часто называют «парашют» или тарельчатый дюбель.
Широко востребованный пластиковый дюбель с пластиковым гвоздем пригоден для эксплуатации в условиях любого климата. Главная характеристика принципиальная невозможность коррозии и появления пятен ржавчины на фасаде. Выпускаются разновидности по длине, рассчитанные на разные толщины утеплителя.
Монтировать дюбель с пластиковым гвоздем также нужно по установленному утеплителю. Сквозь него сверлится отверстие, в отверстие вставляется дюбель, круглая шляпка которого прижимает утеплитель без излишних усилий. В отверстие дюбеля забивается пластиковый гвоздь, который распирает крепежную часть и обеспечивает удержание дюбеля в стене.
Покупая продукцию Бау-Фикс вы получаете Высокое качество по Оптимальной цене.


Забивной тарельчатый фасадный дюбель диаметром 10 мм, выполненный из ударостойкого блок-сополимера полипропилена (PP) с распорным элементом из стеклонаполненного полиамида РА 6.0 (нейлон)

Область применения
Дюбель TDZ 10 P Бау-Фикс предназначен для закрепления теплоизоляционных материалов и изделий толщиной до 195 мм к ограждающим конструкциям зданий и сооружений различного назначения, в том числе при устройстве систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТК) и в конструкциях навесных фасадных систем с воздушным зазором (НФС). Возможно использование при закреплении различных материалов, как на вертикальных, так и на горизонтальных поверхностях в соответствии с требованиями по пожарной безопасности и несущей способности. Дюбели могут применяться при строительстве, реконструкции и ремонте зданий и сооружений любых уровней ответственности, в том числе жилых.

Рекомендации по применению
Дюбель для теплоизоляции с распорным элементом из стеклонаполненного полиамида РА 6.0 (нейлон), предназначен для закрепления всех видов теплоизоляции (каменная вата, ламели, пенополистирол, пробковые плиты, плиты из легких материалов и т.д.).
Минимальная глубина анкеровки в полнотелых строительных материалах (бетон, природный камень и т.д.) – не менее 25 мм
Стандартная глубина анкеровки – не менее 50 мм
Диаметр используемого сверла – 10 мм
Метод установки – забивной
Позволяет производить монтаж теплоизоляции к основаниям из бетона, полнотелого ячеистого бетона, полнотелого и пустотелого кирпича (A,B,C,D,E).

Материалы основания
Бетон тяжелый, легкий (A)
Полнотелый кирпич керамический, силикатный (B)
Пустотелый кирпич керамический, силикатный (C)
Керамзитобетонные блоки (D)
Ячеистый бетон, мелкозернистый поризованный и изделия из него (Е)

Температура применения
Хранение: температура воздуха от +5оС до +30оС
Монтаж: температура дюбеля не ниже +5оС
температура воздуха не ниже 0оС
Эксплуатация: наружного воздуха от -50 оС до +80оС
несущего основания от -50 оС до +80оС

Температурный диапазон эксплуатации тарельчатых дюбелей Бау-Фикс должен соответствовать температурному диапазону эксплуатации ограждающих конструкций зданий и сооружений.

Расчетные параметры
При проектировании выполняется расчет несущей способности крепежного соединения в соответствии с методиками, утвержденными в установленном порядке. Штукатурные слои и выравнивающие покрытия не являются несущими и не учитываются при определении глубины анкеровки.

Количество дюбелей на 1м2
Для систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТК):
Высота здания до 16 метров -- 5-6
Высота здания свыше 16 до 40 метров -- 6-10
Высота здания свыше 40 метров -- 8-12

Для конструкций навесных фасадных систем с воздушным зазором (НФС):
Не менее 5-ти дюбелей на одну плиту теплоизоляции.

Рекомендации по установке
Сверление отверстий:
Сверление отверстий в несущем основании необходимо производить перпендикулярно его плоскости с помощью перфоратора (с отбойным воздействием специального сверла) в полнотелых основаниях, таких как бетон и бетонные блоки, полнотелый силикатный или керамический кирпич, керамзитобетон и т.п. и без ударного действия в пустотелых материалах и ячеистом бетоне.

Очистка отверстия:
Остатки сверления должны быть тщательно удалены из отверстия

Установочные параметры:
Минимальная толщина несущего основания – глубина анкеровки + 30 мм
Минимальное расстояние между осями дюбелей – 80 мм
Минимальное расстояние до края несущего основания – 80 мм
Минимальное расстояние до заполненного шва – 50 мм
Минимальное расстояние до незаполненного шва – 80 мм

Глубина отверстия:
Глубина отверстия должна превышать глубину анкеровки дюбеля не менее чем на 10 мм.

Места установки:
При выборе места установки тарельчатых дюбелей необходимо учитывать расположение арматуры и других включений, препятствующих сверлению отверстий.

Установка дюбелей:
Установка дюбеля производится в исходное положение легкими ударами при помощи молотка по распорному элементу дюбеля.

Контроль установки:
Дюбель TDZ 10 P установлен правильно, если головка распорного элемента полностью утоплена в посадочное гнездо гильзы дюбеля.
Контрольные испытания:
До начала работ по установке дюбелей на объекте необходимо проведение контрольных испытаний для определения фактических значений выдергивающих усилий, характеризующих прочностные свойства материала основания по методике, утвержденной в установленном порядке.

Производитель: Bau-fix
Диаметр: 10 мм
Длина дюбеля: 100 мм
Толщина утеплителя: 10-75 мм
