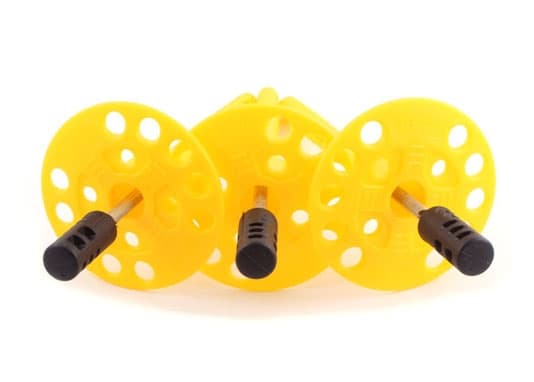

Дюбель TDL8MT 110 мм для теплоизоляции

Дюбель TDL8MT 110 мм для теплоизоляции
8,22 р.

Ед. изм. шт

Опт 7,11 руб.

Крупный опт 6,17 руб.

Отсутствует
Все способы оплаты Подробнее о доставке
Артикул: 7369

Уважаемые покупатели, минимальная сумма заказа в нашем магазине 3000 руб.

Бесплатная доставка по Москве от 10000 руб.

Все товары сертифицированы

Покупка товара по привлекательной цене

Возможна доставка в регионы

Забивной тарельчатый фасадный дюбель TDL 8 MTR диаметром 8 мм, выполненный из ударостойкого блок-сополимера полипропилена (PP) с распорным элементом из углеродистой гальванически оцинкованной стали (покрытие >10 мкм), с мелконакатанной резьбой и напрессованной термоголовкой увеличенной длины из стеклонаполненного полиамида (PA).



Дюбель тарельчатый TDL 8 MTR со стальным распорным стержнем с мелконакатанной резьбой и термоголовкой увеличенной длины.

Область применения
Дюбель предназначен для закрепления теплоизоляционных материалов и изделий толщиной до 275 мм к ограждающим конструкциям зданий и сооружений различного назначения, в том числе при устройстве систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТК) и в конструкциях навесных фасадных систем с воздушным зазором (НФС). Возможно использование при закреплении различных материалов, как на вертикальных, так и на горизонтальных поверхностях в соответствии с требованиями по пожарной безопасности и несущей способности. Дюбели могут применяться при строительстве, реконструкции и ремонте зданий и сооружений любых уровней ответственности, в том числе жилых.
Рекомендации по применению
Дюбель TDL 8 MTR для теплоизоляции с металлическим гвоздём, с мелконакатанной резьбой и увеличенной термоголовкой предназначен для закрепления всех видов теплоизоляции (каменная вата, ламели, пенополистирол, пробковые плиты, плиты из легких материалов и т.д.).
Минимальная глубина анкеровки в полнотелых строительных материалах (бетон, природный камень и т.д.) – не менее 25 мм
Стандартная глубина анкеровки – не менее 40 мм
Диаметр используемого сверла – 8 мм
Метод установки – забивной
Позволяет производить монтаж теплоизоляции к основаниям из бетона, полнотелого ячеистого бетона, полнотелого и пустотелого кирпича (A,B,C,D,E).

Материалы основания
Бетон тяжелый, легкий (A)
Полнотелый кирпич керамический, силикатный (B)
Пустотелый кирпич керамический, силикатный (C)
Керамзитобетонные блоки (D)
Ячеистый бетон, мелкозернистый поризованный и изделия из него (Е)

Температура применения
Хранение: температура воздуха от +5оС до +30оС
Монтаж: температура дюбеля не ниже +5оС
температура воздуха не ниже 0оС
Эксплуатация: наружного воздуха от -50 оС до +80оС
несущего основания от -50 оС до +80оС

Температурный диапазон эксплуатации тарельчатых дюбелей должен соответствовать температурному диапазону эксплуатации ограждающих конструкций зданий и сооружений.

Расчетные параметры
При проектировании выполняется расчет несущей способности крепежного соединения в соответствии с методиками, утвержденными в установленном порядке. Штукатурные слои и выравнивающие покрытия не являются несущими и не учитываются при определении глубины анкеровки..

Количество дюбелей на 1м2
Для систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем (СФТ):
высота здания до 16 метров -- 5-6
высота здания свыше 16 до 40 метров -- 6-10
свыше 40 метров -- 8-12

Для конструкций навесных фасадных систем с воздушным зазором (НФС):
Не менее 5-ти дюбелей на одну плиту теплоизоляции.

Упаковка и маркировка
Дюбели упаковываются в коробки по 500, 250 и 200 шт. На тарельчатом элементе дюбеля наносится маркировка производителя bau-fix, тип и длина дюбеля.

Рекомендации по установке
Сверление отверстий:
Сверление отверстий в несущем основании необходимо производить перпендикулярно его плоскости с помощью перфоратора (с отбойным воздействием специального сверла) в полнотелых основаниях, таких как бетон и бетонные блоки, полнотелый силикатный или керамический кирпич, керамзитобетон и т.п. и без ударного действия в пустотелых материалах и ячеистом бетоне.
Очистка отверстия:
Остатки сверления должны быть тщательно удалены из отверстия
Установочные параметры:
Минимальная толщина несущего основания – глубина анкеровки + 30 мм
Минимальное расстояние между осями дюбелей – 80 мм
Минимальное расстояние до края несущего основания – 80 мм
Минимальное расстояние до заполненного шва – 50 мм
Минимальное расстояние до незаполненного шва – 80 мм
Глубина отверстия:
Глубина отверстия должна превышать глубину анкеровки дюбеля не менее чем на 10 мм.
Места установки:
При выборе места установки тарельчатых дюбелей необходимо учитывать расположение арматуры и других включений, препятствующих сверлению отверстий.
Установка дюбелей:
Установка дюбеля производится в исходное положение легкими ударами при помощи молотка по распорному элементу дюбеля.
Контроль установки:
Дюбель TDL 8 MTR установлен правильно, если головка распорного элемента полностью утоплена в посадочное гнездо гильзы дюбеля.
Контрольные испытания:
До начала работ по установке дюбелей на объекте необходимо проведение контрольных испытаний для определения фактических значений выдергивающих усилий, характеризующих прочностные свойства материала основания по методике, утвержденной в установленном порядке.

Производитель: Bau-fix
Диаметр: 8 мм
Длина дюбеля: 110 мм
Толщина утеплителя: 50-85 мм
