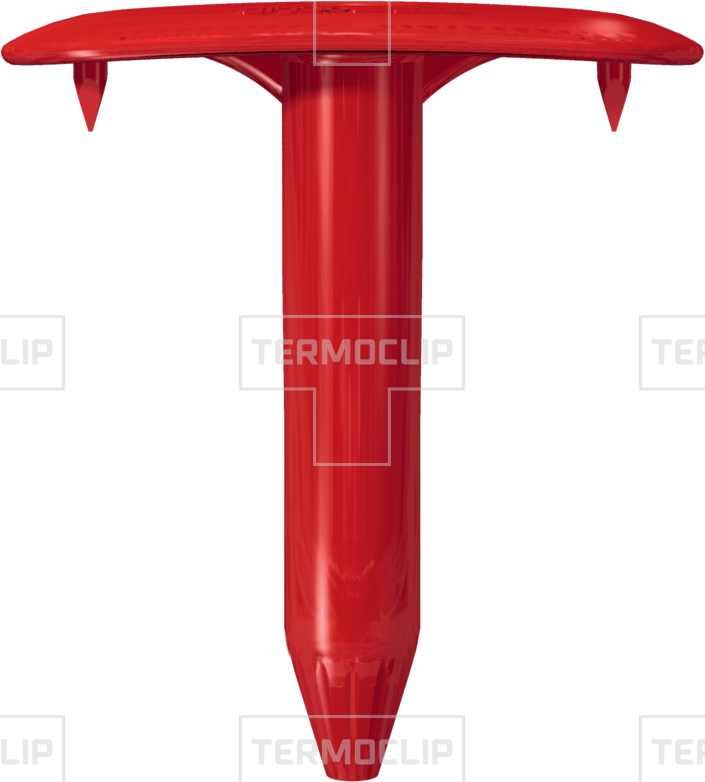

Полимерный тарельчатый элемент с овальным держателем и шипами на нижней поверхности. Кровля ПТЭ 4.
Назначение:
Имеет специальную овальную форму увеличенной площади для распределения нагрузки. Овальная в отличие от круглой формы тарельчатого держателя, обеспечивает повышенную устойчивость к проскальзыванию мембраны. Шипы обеспечивают повышенную устойчивость к выкручиванию. Позволяет надежно крепить ПВХ мембраны и битумный гидроизоляционный материал на основе кроссармированного полиэстера плотностью 220 г/м3 к несущему основанию кровли из металлического профилированного листа, бетона, дерева.
Материал:
Тарельчатый полимерный элемент выполнен из блок-сополимера на основе пропилен-этилена, обладающего высокой усталостной прочностью.
Кровельные крепежные элементы выполнены из металла и/или пла- стика и предназначены для однослойных или многослойных гидроизоляционных материалов, монтирующихся к несущей конструкции с помощью точечного или линейного крепления.
Для гидроизоляционного слоя на основе:
- битума (однослойные, двухслойные, трехслойные);
- каучука (резиновый) материал;
- ПВХ.
Для теплоизоляционных материалов:
прочностью на сжатие (при 10% деформации) большей или равной 60 кПа. Сосредоточенная нагрузка не менее 500 Н, при деформации 5 мм.
Для несущего основания:
тяжелый бетон класса не ниже В15;
По природно-климатическим условиям:
- во всех ветровых районах;
- допускаемая зимняя температура при эксплуатации дюбелей - не ниже – 50°С на поверхности гидроизоляционного материала;
- допускаемая летняя температура при эксплуатации дюбелей - не выше + 80°С на поверхности гидроизоляционного материала;
- допускаемые зоны влажности – сухая, нормальная, влажная;
- допускаемая степень агрессивности окружающей среды – неагрессивная, слабоагрессивная, среднеагрессивная;
- максимальная продолжительность воздействия солнечного излучения на незащищенные полимерные дюбели – 7 суток.
По условиям пожарной безопасности:
в зданиях и сооружениях различного назначения в пределах этажности, установленной строительными нормами РФ.
- Зоны влияния ветра и расчет воздействий на единицу крепления устанавливают на основе расчета механического крепления тепло- изоляционного и/или гидроизоляционного материала к основанию согласно PN-EN 1991-1-4:2008 или DAFA м2.01;
- При монтаже исключить удар самореза о поверхность профилированного листа, что приведет к разрушению кончика сверла;
- Монтаж самореза производить насадкой для шуруповерта PH2 с крестообразным шлицем, инструментом с частотой оборотов 900- 1200 и мощностью не менее 600 Вт;
- Отклонение инструмента от оси сверления к поверхности основания кровли должно быть не более 2°;
- Момент затяжки соединения при монтаже подбирается опытным путем для каждого типа крепежа на соответствующем основании кровли. Глубина погружения краевой зоны опорной поверхности держателя в изолирующие слои не должна превышать 1,5 мм отно- сительно исходного состояния тарельчатого держателя;
- При установке дюбеля в бетонное основание бурение отверстий производят с помощью бура диаметром 8 мм;
- Выход самореза в монтажном состоянии из анкерной гильзы не менее 5 мм.
-
Тарельчатый элемент TERMOCLIP-Кровля ПТЭ 4 выполнен из блок-сополимера на основе высокомолекулярного полипропилена, обладающего высокими физико-механическими свойствами.
-
Обладает высокой усталостной прочностью.
-
Тарельчатый элемент имеет специальную овальную форму для распределения нагрузки – линейная эпюра.
-
Овальная в отличие от круглой формы тарельчатого держателя имеет большую площадь и обеспечивает повышенную устойчивость к проскальзыванию мембраны.
-
Повышенная экономическая эффективность крепления: уменьшенная ширина тарельчатого держателя – экономия 10 мм мембраны; улучшенные физико-механические характеристики – меньший расход крепежа.
-
Шипы обеспечивают повышенную устойчивость к выкручиванию.
-
Конструкция носика снижает трение при проколе кровельного покрытия, что обеспечивает быструю установку.
-
Низкая теплопроводность крепления за счет увеличенной воздушной камеры.
